Úsporné sprchování

Rekuperační výměník pro sprchu - NELA

  • 40 % úspora energie na ohřev teplé vody pro sprchování.

Pro běžné sprchování se používá voda 37-40°C teplá. Z této teplé vody použijeme pro vlastní sprchování asi 5°C (cca10%). Zbytek vody teplé kolem 35°C končí bez využití v kanálu. To znamená, že vyhazujeme 90% energie, kterou jsme pro ohřátí vody spotřebovali.

Nový výměník tepla NELA v odpadním systému dokáže tyto ztráty velmi účinně snížit. Celých 40% energie dokáže využít pro předehřátí studené vody a tím snížit spotřebu teplé vody.

Jak to funguje?

Pracovní část tohoto výměníku je nově tvořena profilovanými deskami z leštěného nerezového plechu. Uvnitř desek proudí soustavou kanálků čistá voda. Ta se ohřívá od odpadové vody, volně stékající po povrchu tohoto absorberu na teplotu cca 22°C. Tuto vlažnou vodu, předehřátou výměníkem, přivedeme do směšovací baterie na její studenou stranu. Zde se pak mísí místo studené vody vlažná s klasicky ohřátou teplou.

Komfortní sprchování pak zajistí automatické míchání vody v termostatické baterii.

Zapojení

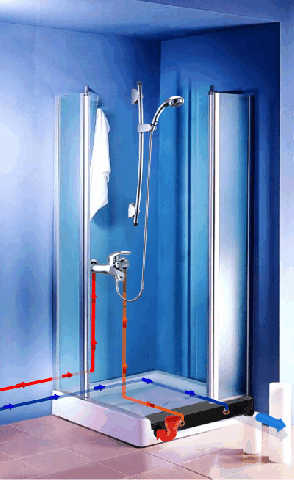

- přímo na termostatickou baterii s teplou užitkovou vodou z bojleru  (obr. horní)
- na vstup elektronicky řízeného průtokového ohřívače

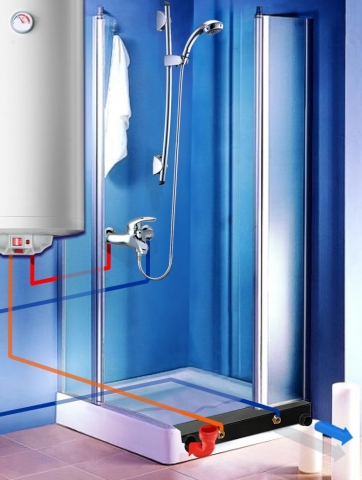

- jako vstupní voda pro bojler (obr. níže)

Rozměry a povolené pracovní plochy

Skříň výměníku vakuový výtažek z plastu ABS.
Vlastní těleso výměníku je z nerezového plechu AISI 304.
Čisté rozměry skříně: 552 x 144 x 87mm.
Připojovací potrubí přečnívá na delší straně výměníku o 20mm.
Připojení odpadní strany DN40. Připojení vody G 3/4“.
Maximální pracovní teplota 90°C, tlak 10 bar.

CENA 5900 kČ bez DPH
