NELA - Úsporné sprchování

Výměník  je  určen  pro  rekuperaci  odpadní  vody  v koupelnách do max. tlaku vody 6 bar a teplotě odpadu do 90°C. Na výměník není vhodné stoupat.

Úsporné sprchování

Pro běžné sprchování se používá voda 37 – 40°C teplá. Z této teplé vody použijeme pro vlastní sprchování asi 5°C, to je necelých 10%. Zbytek vody teplé kolem 35°C končí bez využití v kanálu. To znamená, že vyhazujeme 90% energie, kterou jsme pro ohřátí vody spotřebovali.

Nový výměník tepla NELA v odpadním systému dokáže tyto ztráty velmi účinně snížit. Celých 40% energie dokáže využít pro předehřátí studené vody a tím snížit spotřebu teplé vody.

Pracovní část tohoto inovovaného výměníku je nově tvořena profilovanými deskami z leštěného nerezového plechu. Plastová skříň je z  ABS. Uvnitř desek proudí soustavou kanálků čistá voda. Ta se ohřívá od odpadové vody, volně stékající po povrchu tohoto absorberu. Studená voda z vodovodního řadu mívá teplotu kolem 10°C. Od špinavé vody 35°C teplé, odebere 12 – 14°C. Tuto vlažnou vodu, předehřátou výměníkem, přivedeme do směšovací baterie. Zde se pak mísí místo studené vlažná s klasicky ohřátou teplou. Potřeba horké vody klesá o 40%. To je právě ta úspora, kterou sebou přináší použití tohoto inovovaného výměníku NELA. Komfortní sprchování pak zajistí automatické míchání vody v termostatické baterii.

Umístění:
Výměník položíme, nebo zavěsíme vždy na vodorovný podklad. Nejvýhodněji je přímo pod sprchovou vaničku.  Lze i na strop pod koupelnou a pod.

Připojení:

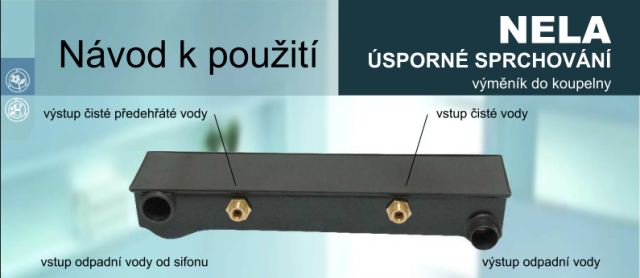

Na  straně  studené  vody  pro  jednodušší  montáž použijeme  flexibilní  připojovací  hadice  s  převlečnou maticí a plochým těsněním, zejména je-li výměník pod vaničkou. Manipulace je jednodušší. Vstup čisté vody je vždy blíže odtoku odpadní vody - výměník je protiproudý. Při  záměně  zapojení  ztrácíte  60%  účinnosti.  Stranu odpadu připojíme klasickým plastovým potrubím  DN 40. Hrdla jsou na výměníku řešena tak, že je nelze zaměnit. Vstupní hrdlo je opatřeno O-kroužkem, který je pevnější než  klasické  t  ěsnění.  Před  montáží  jej  řádně  potřete tukem.  Přívodní  trubku  odpadu  DN40  zasuňte  do výměníku 50 - 60mm od čela hrdla.  Odpad jde přes sifon do výměníku a dále do kanalizace.

Čištění:
Povlaky,  které  se  běžně  usazují  v  odpadním  potrubí,   představují  pro  výměník  izolaci,  která  snižuje  jeho účinnost.  Proto  je  potřeba  čas  od  času  tyto  nečistoty odstranit.  Jako  nejjednodušší  se  osvědčily  biologické čistící  prostředky.  Jsou  to  bakterie,  které  se  živí organickým odpadem.

Příklad aplikace přípravku FREELINE:
Asi 1g (na špičku nože) přípravku smícháme v plastové nádobě s 1/2l vlažné vody. Po 20min. roztok   pomalu vlijeme do sifonu před výměníkem a necháme v klidu působit nejlépe přes noc. Pak lze již sprchu normálně používat. Bakterie účinkují asi 5 - 6 dnů. Při normálním používání sprchy by půlroční interval čištění měl stačit.

Doporučení:
Pokud zapojíme předehřátou vodu přímo do sprchové mísící baterie, je vhodné použít termostatickou baterii. Ušetří nám starost se seřizováním teploty, poněvadž na studenou  stranu  nám  proudí  již  vlažná  voda  a  ta průběžně snižuje potřebu teplé vody z bojleru. Pokud bychom vodu z výměníku vedli do bojleru, pak normální baterie nevadí.
